訂貨名稱：

?   ФD1-ФD2*L二維X工位臥式高精度纏繞機

    說明：訂貨時需說明D1（最小直徑）、D2（最大直徑）的范圍，X可以根據產品的最大直徑和長度確定，L≤12000mm

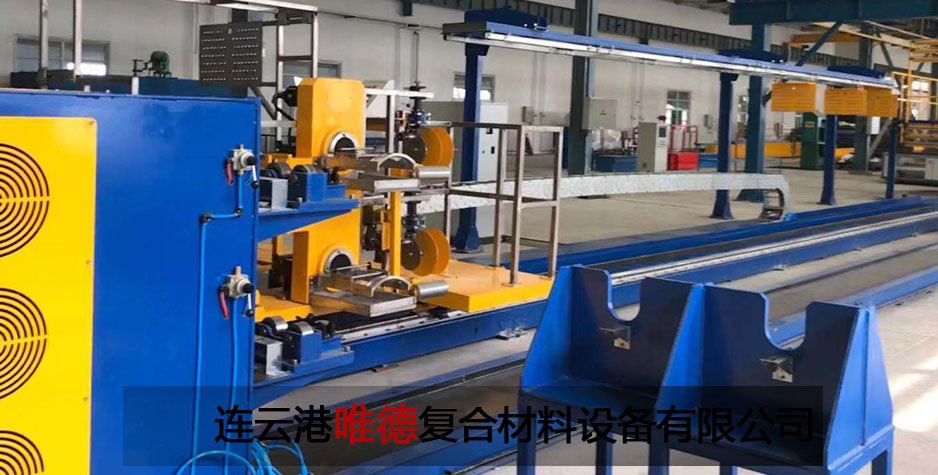

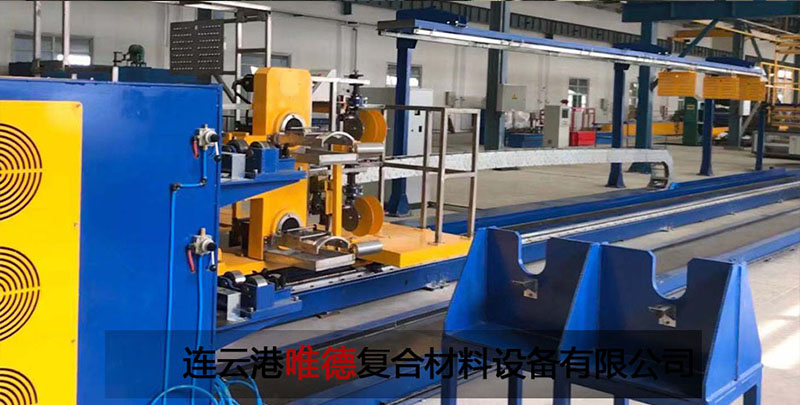

產品組成：該纏繞機主要組成部分是：纏繞機臥式軌道、驅動床頭、尾架、纏繞小車、膠槽、導絲嘴及紗架

適用范圍：

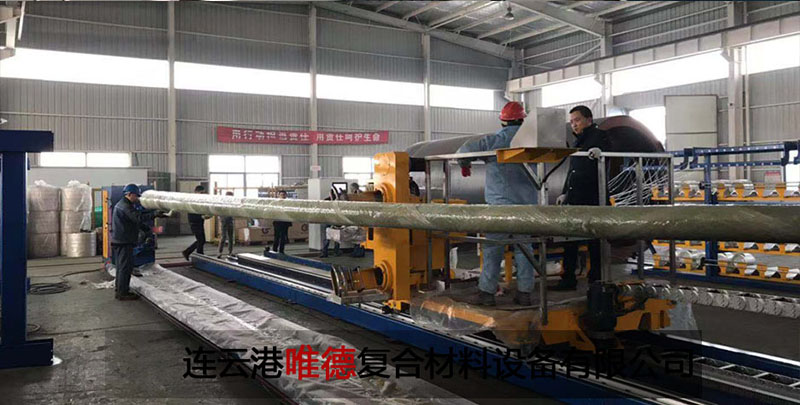

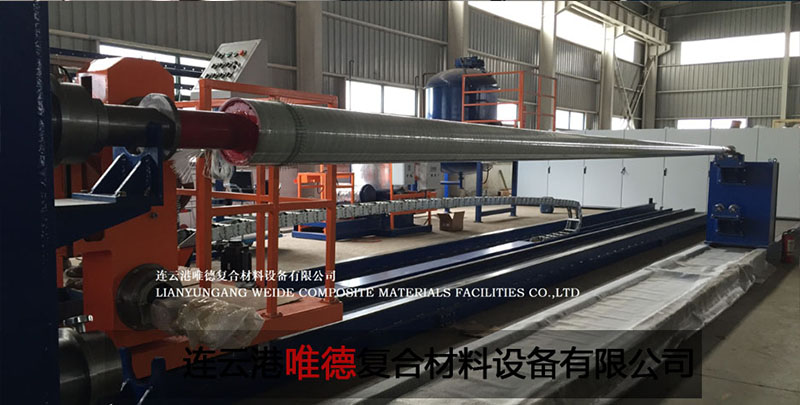

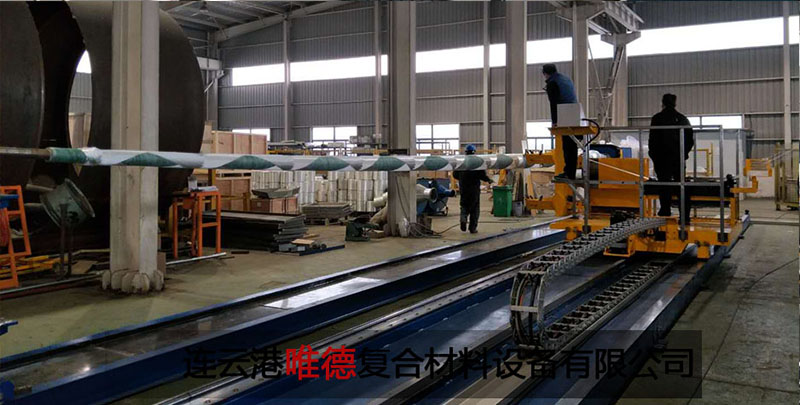

?   適用于直徑Ф10-1000mm，長度不長于12000mm玻璃鋼管道制作。

?   根據用戶的要求該設備可以滿足不飽和聚酯樹脂和環(huán)氧樹脂玻璃鋼管道的制作。

?   該設備可適用于纏繞不同纖維種類的管道：普通玻璃纖維、碳纖維、芳綸纖維及玄武巖纖維

主要參數及特點：

?   制品直徑：Ф50mm-Ф1000mm

    2、制品長度:不大于12000mm

3、纏繞角：≥45°≤89°（模具兩端有掛針的情況下纏繞機可以滿足≥0°≤90°

    4、抽紗速度：≤100m/min

5、主軸轉速：≤75rpm。

    6、小車速度：60m/min。

    7、控制方式：主軸、小車雙伺服+研華工控（臺灣產品）

    8、膠    槽：具有加熱功能可以滿足環(huán)氧樹脂產品的纏繞

    9、紗    架：用戶可以根據不同的產品要求任選從以下三個種類中任選

?  簡易張力紗架

?  機械張力紗架

?  電子張力紗架

    10、設備總功率：15KW±5KW

    11、設備布放面積：寬10000mm，長17600mm(制品長度為12000mm時）。
